Simple-Nesting – die Nesting Software für Autodesk Inventor

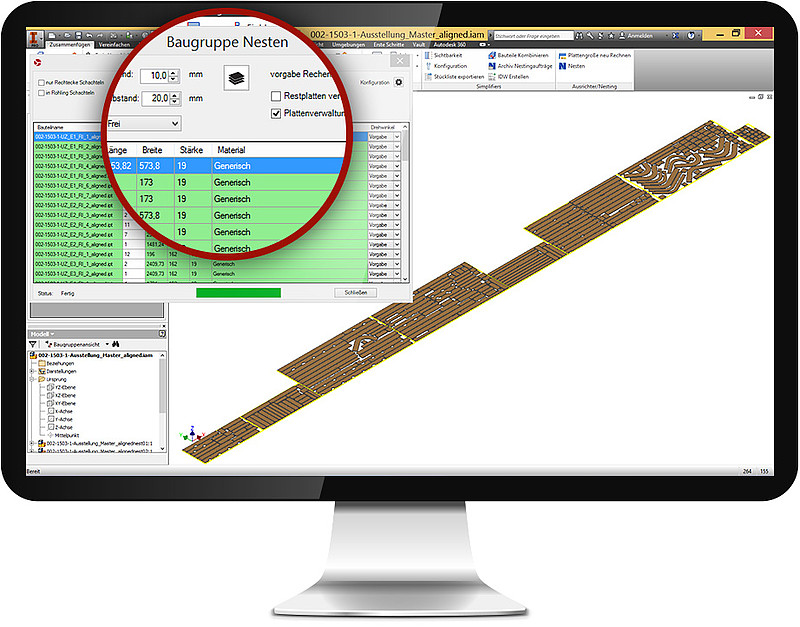

  • Screenshot der Extension Simple-Nesting

Simple-Nesting revolutioniert die Branche der Nesting Lösungen. Erstmalig ist es möglich, eine Materialoptimierung mit Autodesk Inventor von der Konstruktion über die CAMLösung bis zur Fertigung durchgängig zu sichern. Alle zeitaufwändigen Exporte und Importe zwischen verschiedenen Software-Lösungen gehören der Vergangenheit an. Simple-Nesting arbeitet auf Basis des neuesten und fortschrittlichsten CAD/CAM Schachtel-Systems.

Sie sparen Materialkosten und Arbeitskraft und optimieren nachhaltig die Qualität im Konstruktions- und Fertigungsprozess.

Mit dem zukunftsweisenden Erweiterungsmodul Simple-Nesting können Sie direkt aus einer fertig konstruierten Baugruppe eine Fertigungsbaugruppe erstellen. Es stehen Ihnen hierzu umfangreiche Möglichkeiten zur Verfügung die Baugruppen zu filtern, um beispielsweise nur alle Bauteile mit einer bestimmten Stärke und Material zu fertigen.

Es werden eine beliebige Menge von Teilen mit jeder beliebigen Geometrie auf optimale Weise und in kürzester Zeit verschachtelt. Die zur Verfügung stehenden Platten, auch Restmaterial, werden nach frei wählbaren Prioritäten verwendet. Ausschnitte (Löcher) in Bauteilen werden beim Schachteln mit berücksichtigt. Der Abstand zwischen den einzelnen Bauteilen und der Drehwinkel sind frei wählbar. Dadurch wird wesentlich zur Reduzierung von Materialverschnitt beigetragen. Verschiedene Randbedingungen können bei der Platzierung der Teile im Schnittbild berücksichtigt werden. Die Materialausnutzungen und die Flexibilität der automatisch erstellten Schnittbilder sind Vorreiter in Bezug auf Ausnutzungen, die von anderen Schnittbildlegern erzielt werden. Somit werden die Daten für nahezu jede Art von Schneid-, Stanz- oder Biegemaschinen optimal vorbereitet.


Nach dem Schachteln wird eine Hauptbaugruppe mit Unterbaugruppen (für jede Rohplatte eine Baugruppe) erstellt und nach Ihren Vorgaben gespeichert. Im Archiv wird ein „Nestingbericht“ hinterlegt. Aus diesen kann man die Materialausnutzung, Anzahl der benötigten Rohplatten usw. abfragen.

Mit Simple-Nesting ist es ebenfalls möglich, rechteckig zu schachteln. Dabei wird das Maß des Kontrollvolumens verwendet. Von jeder geschachtelten Baugruppe kann automatisch eine IDW mit den jeweiligen Positionsnummern der Bauteile erstellt werden.

Mit Erstellung der Fertigungsbaugruppe werden alle Bauteile zum jeweiligen Fertigungs-Nullpunkt in einer Baugruppe von links nach rechts angeordnet. Des Weiteren ist es mit SimpleNesting erstmals möglich, direkt 3D-Volumenkörper zu schachteln.

Durch die nahtlose Integration von Simple-Nesting direkt im CAD-Programm, ist es erstmals möglich binnen weniger Minuten auch komplexe Baugruppen zu Nesten und somit ebenfalls effektiv zur Errechnung des Materialbedarf zu nutzen. Dank verschiedener CAM Integrationen in Autodesk Inventor sind nahezu alle Fertigungsmaschinen ansteuerbar.

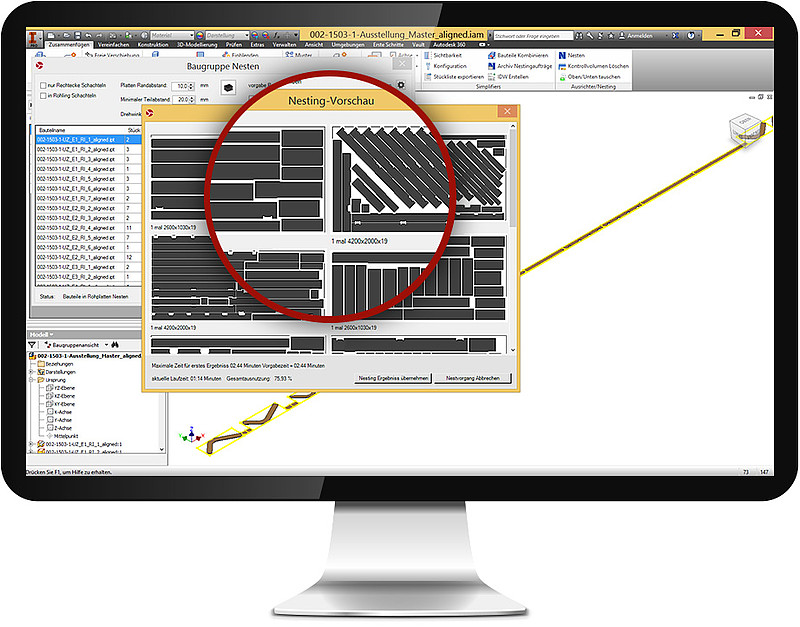

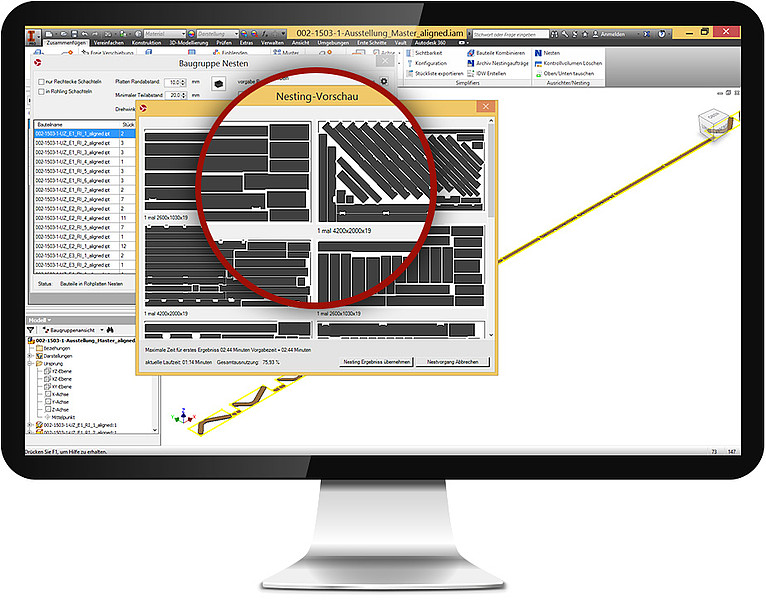

  • Screenshot Nesting Software

Simple-Nesting umfasst folgende Funktionen:

  • Detaillierte Nesting-Berichte der Verschachtelung
  • Export der Nestingberichte als *.eps-Datei oder *.csv-Datei
  • Druckfunktion der Nestingberichte
  • Bestandsführung und Lagerverwaltung
  • Verwalten von Restplatten
  • Lückenfüller
  • In Platten Schachteln
  • Vorschau beim Schachteln
  • Verschiedene Nestingstrategien
  • Plattenrandabstand
  • Löcher Schachteln
  • Gleiche Platten erzeugen
  • Multicore nutzen
  • In Polygone schachteln
  • Teileabstand
  • Drehwinkel wählbar
  • Gruppen schachteln
  • Richtung der Bauteile
  • Unbeschränkte Anzahl der Teile
  • Schachteln im endlos Rohmaterial
  • Kurze Berechnungszeit

Ihre Vorteile durch die Arbeit mit Simple-Nesting:

  • Optimale Rohstoffverwertung durch Verschnittoptimierung
  • Dank der intelligenten Lagerverwaltung können Resttafeln ebenfalls verwertet werden
  • Detaillierte Auftragsverfolgung – auch von bereits realisierten Projekten
  • Reduzierung der Stückkosten durch „Bauteil in Bauteil Verschachtelung“
  • Höchste Präzision durch Berücksichtigung der Materialwalzrichtung
  • Eine durchgängige Lösung im CAD-Programm von der Konstruktion bis zur Fertigung

Weitere Simplifiers Produkte:

Mithilfe der Module Simple-Draw und Simple-Properties ist es darüber hinaus möglich vollautomatische Zeichnungsexporte der geschachtelten Platten zu erzeugen. Positionsnummern sowie das Schriftfeld werden vollautomatisch gefüllt. Somit erhält die Fertigung Kontrollzeichnungen auf Knopfdruck zum Abnehmen der
Bauteile.
